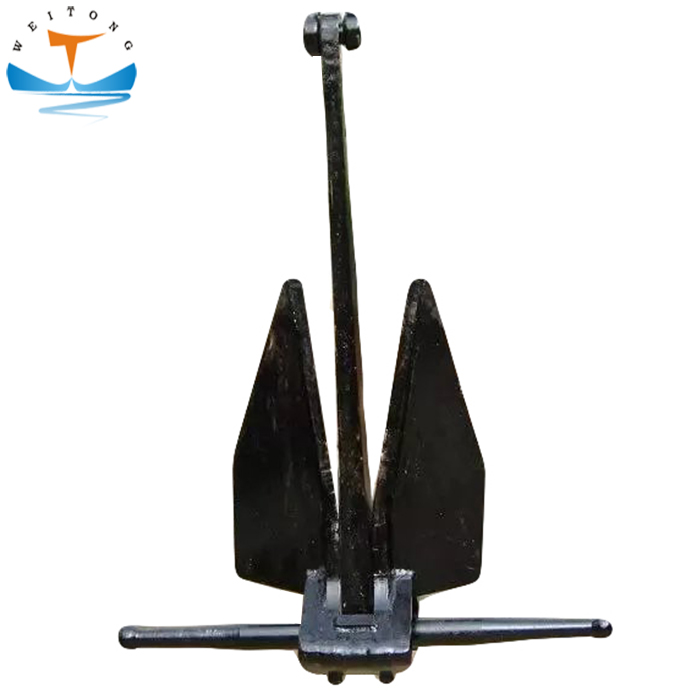

Product: | Marine ship danforth HHP anchor |
Model no.: | EM-07 |
Design: | Danforth high holding power anchor |
Material: | Carbon steel, ZG200-400C |
Surface: | Black paint, galvanized or customized |
Supply capacity: | 500 tons per month |
Feature: |

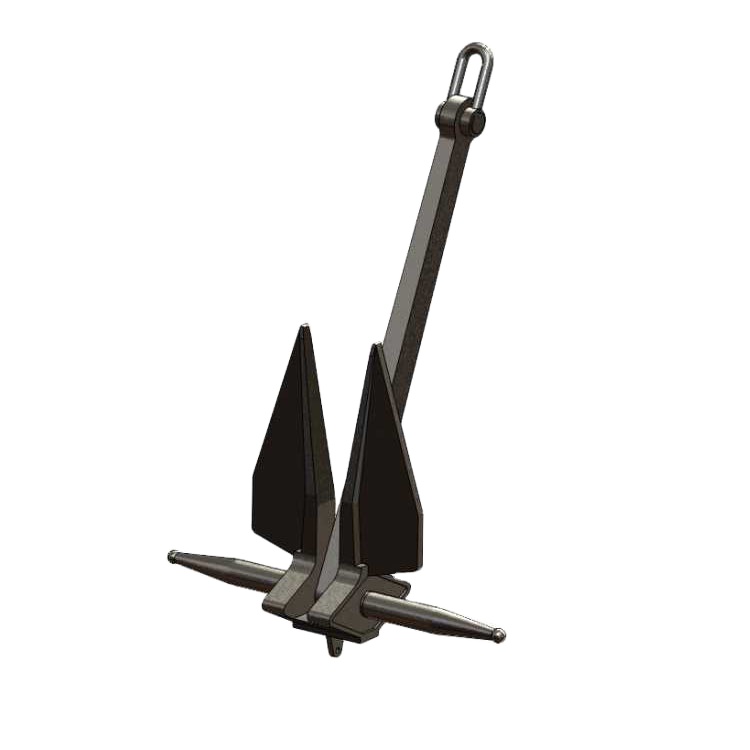

The danforth pattern uses a stock at the crown to which two large flat triangular flukes are attached. The flukes are strong and wide permitting the anchor to hold your boat in place in tough conditions. |
Certificate: | ABS, LR, BV, NK, DNV, RINA, CCS, GL, KR, RS, IRS |
Nominal weight: | 60-25000kg |
Application: | Oil tanker, Ore carrier, Container ship, Cargo ship |
Weight/Mass (KG) | Size(mm) | |||||||
A | B | C | D | E | F | G | J | |
56KGS | 612 | 298 | 376 | 555 | 109 | 170 | 115 | 24 |
100KGS | 745 | 364 | 458 | 675 | 130 | 200 | 130 | 28 |
180KGS | 909 | 442 | 558 | 822 | 162 | 252 | 160 | 36 |
300KGS | 1075 | 524 | 660 | 975 | 194 | 298 | 192 | 45 |
428KGS | 1213 | 590 | 745 | 1098 | 215 | 336 | 215 | 48 |
675KGS | 1410 | 690 | 868 | 1278 | 250 | 390 | 255 | 60 |
750KGS | 1450 | 700 | 878 | 1315 | 256 | 396 | 255 | 60 |
910KGS | 1560 | 760 | 957 | 1410 | 273 | 430 | 255 | 60 |
970KGS | 1592 | 775 | 978 | 1445 | 284 | 440 | 280 | 62 |
1080KGS | 1650 | 805 | 1014 | 1495 | 294 | 455 | 280 | 62 |
1305KGS | 1760 | 858 | 1082 | 1595 | 313 | 485 | 310 | 68 |
1440KGS | 1818 | 885 | 1118 | 1645 | 324 | 505 | 310 | 68 |
1710KGS | 1925 | 940 | 1184 | 1745 | 343 | 532 | 340 | 74 |
1845KGS | 1975 | 965 | 1215 | 1785 | 347 | 546 | 340 | 74 |
2100KGS | 2065 | 1005 | 1268 | 1865 | 354 | 570 | 380 | 82 |
2475KGS | 2175 | 1062 | 1340 | 1970 | 385 | 605 | 385 | 82 |
2835KGS | 2265 | 1105 | 1393 | 2055 | 399 | 625 | 410 | 90 |
3550KGS | 2455 | 198 | 1508 | 2225 | 438 | 680 | 415 | 100 |
3940KGS | 2540 | 1240 | 1562 | 2300 | 453 | 705 | 450 | 100 |
4500KGS | 2655 | 1295 | 1632 | 2405 | 473 | 735 | 450 | 100 |
4840KGS | 2720 | 1330 | 1670 | 2465 | 490 | 755 | 480 | 110 |
4610KGS | 2858 | 1396 | 1758 | 2590 | 509 | 790 | 500 | 110 |
6000KGS | 2922 | 1426 | 1796 | 2646 | 515 | 810 | 500 | 110 |
6900KGS | 3062 | 1496 | 1884 | 2775 | 545 | 848 | 540 | 117 |
7800KGS | 3190 | 1558 | 1962 | 2890 | 569 | 884 | 600 | 130 |
8300KGS | 3256 | 1590 | 2002 | 2950 | 574 | 902 | 600 | 130 |
9300KGS | 3382 | 1652 | 2080 | 3064 | 606 | 936 | 630 | 135 |
9900KGS | 3452 | 1686 | 2124 | 3128 | 616 | 956 | 640 | 140 |
10575KGS | 3523 | 1720 | 2166 | 3192 | 628 | 976 | 660 | 145 |
11100KGS | 3589 | 1720 | 2166 | 3192 | 628 | 976 | 660 | 145 |
11700KGS | 3650 | 1782 | 2245 | 3308 | 648 | 1010 | 680 | 150 |
12300KGS | 3683 | 1794 | 2260 | 3330 | 655 | 1018 | 700 | 155 |
12900KGS | 3772 | 1842 | 2320 | 3418 | 670 | 1044 | 700 | 155 |
13500KGS | 3830 | 1870 | 2355 | 3470 | 682 | 1060 | 730 | 160 |
14100KGS | 3885 | 1896 | 2389 | 3520 | 689 | 1076 | 730 | 160 |
14700KGS | 3940 | 1924 | 2423 | 3570 | 700 | 1090 | 730 | 160 |
15400KGS | 4002 | 1954 | 2461 | 3626 | 710 | 1108 | 730 | 160 |
16100KGS | 4062 | 1982 | 2498 | 3680 | 721 | 1125 | 770 | 170 |
16900KGS | 4128 | 2016 | 2538 | 3740 | 721 | 1144 | 700 | 170 |
17800KGS | 4200 | 2050 | 2583 | 3806 | 725 | 1162 | 800 | 180 |
18800KGS | 4277 | 2088 | 2630 | 3875 | 729 | 1185 | 800 | 180 |
20000KGS | 4350 | 2101 | 2694 | 3945 | 729 | 1185 | 820 | 199 |
25000KGS | 5046 | 2437 | 3125 | 4577 | 846 | 1375 | 848 | 230 |
